Guia Vmware Esx 4i

[Nemesis11]

Este artigo é um pequeno tutorial de como obter, instalar o Vmware Esx4i e de como criar simples máquinas virtuais.

O Vmware Esx4i é um produto que incorpora um hypervisor e algumas ferramentas para o gerir. É totalmente grátis e pode ser usado em produção.

Ao contrário do Vmware Workstation ou do Virtualbox, o software de virtualização não fica "por cima" do sistema operativo. Tem acesso directo ao hardware.

A quem pode interessar o Vmware Esx4i?

• Quem quiser ter um ambiente complexo numa ou mais máquina de testes e os produtos "desktop" não forem suficientes.
• Quem quiser ter um ou mais servidores em produção que contenham diversos sistemas operativos a correr na mesma máquina.

Por último, de referir que existem alternativas, também grátis, ao Vmware Esx 4i. As duas mais conhecidas:
- Citrix XenServer -> http://citrix.com/English/ps2/products/product.asp?contentID=683148
- Microsoft Hyper-V server -> http://www.microsoft.com/windowsserver2008/en/us/hyperv-main.aspx

Cada produto tem as suas vantagens e desvantagens e este post não serve para discutir qual é o melhor.
Como conheço mais ou menos os três, se houver interesse, posso colocar um tutorial sobre eles.

Antes de se começar, é preciso ter um computador onde se vai instalar o Vmware Esx 4i e um segundo computador com Windows onde é feita a gestão do Esx.

Por fim de referir que este tutorial envolve hardware e software, sendo que a parte de hardware é apenas um exemplo de um máquina que comprei para testes.

Hardware

Em relação ao hardware usado para este projecto, é necessário ter em conta que o Esx não foi criado para correr em computadores comuns, mas sim em servidores.
Por esse motivo, existe muito hardware que não funciona, especialmente controladoras e placas de rede. O processador também tem que ser 64 bits. Antes de tentarem instalar, vejam sempre se o hardware é compatível. O site Vm-help ajuda nesse ponto.

No meu caso específico, como era apenas para uma máquina de testes, tentei arranjar o melhor hardware pelo custo mais baixo que me foi possível.

A motherboard que comprei foi uma Asrock A780GXH/128M, que tem o chipset Amd 780G e por isso funciona com DDR2.

Dentro da caixa, vêm dois cabos sata com retenção e um ide, o que dá perfeitamente para montar um computador de testes.

Na parte traseira, visto que o chipset tem gráfica integrada, temos os conectores vga, hdmi e dvi. Um pouco "overkill" para o projecto.

Temos também quatro saídas Usb e uma ethernet Realtek, que com o Vmware Esx não vai funcionar e é o único problema desta board.

Seis portas sata que podem ser usadas em Raid 0 ou 1.

A gráfica integráda tem 128 MB de ram à sua disposição. Poupa-se na compra de uma gráfica e não a temos a usar ram de sistema.

Arranjar um leitor de Dvd, qualquer, para instalar o Esx e que também pode servir para instalar máquinas virtuais através de um dispositivo físico.

Quatro dimms de 2 GB DDR2 a 800 mhz. Mesmo sendo uma máquina de testes, quanto mais ram, mais máquinas podemos ter ligadas ao mesmo tempo.
A board suporta 16 GB de Ram.

Um Amd Phenom X2 550, que é relativamente barato e tem o multiplicador desbloqueado.
Hoje em dia, com o aparecimento do Athlon X4 620, o 550 poderá não ser a melhor compra, visto só ter dois cores.

Cooler que vem com o processador, que apesar de ser bastante pequeno e completamente em aluminio, dá para levar o Phenom a 3.6 Ghz sem aumento de voltagem.

Visto a placa de rede não ser reconhecida, comprei uma Intel Pro 1000 desktop, que é a mais barata desta gama.

O sistema completo, com a adição de um disco Samsung 250 GB e uma fonte LC Power de 550 W.


Instalação do Vmware Esx 4i

Antes de instalar o Vmware é necessário fazer o registo para efectuar o download do iso e da chave.
Para tal é necessário aceder a este link.

De referir que as fotografias foram tiradas de outro computador, mas os princípios são os mesmos.

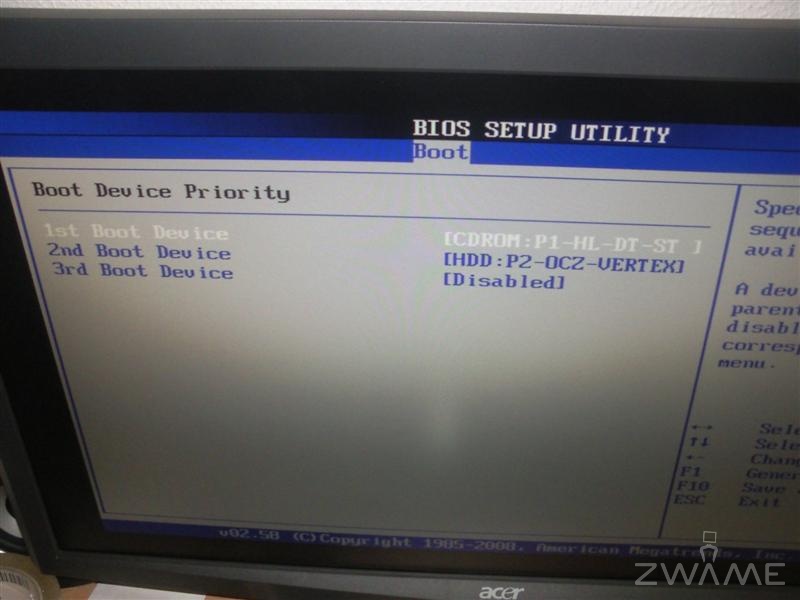

Gravar o iso que se fez download para um cd e colocar o computador a fazer boot pelo cd.

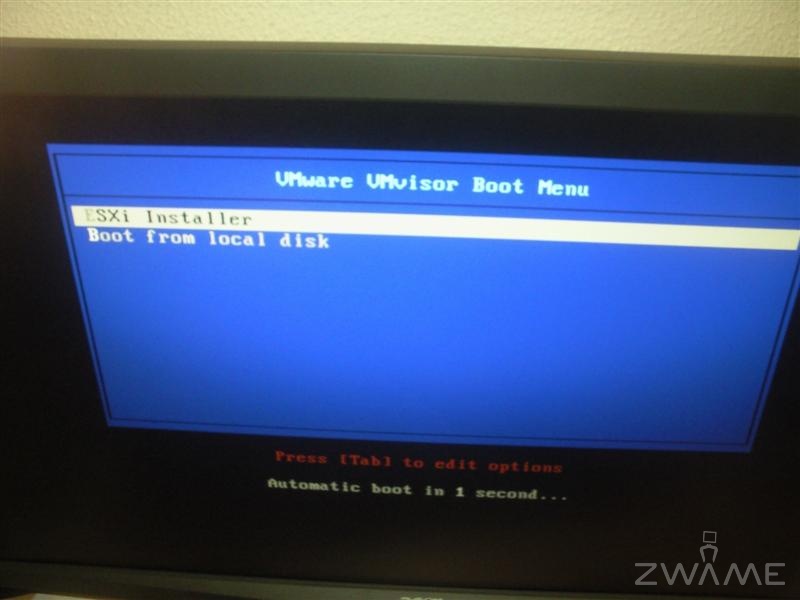

Escolher a opção "Esxi installer".

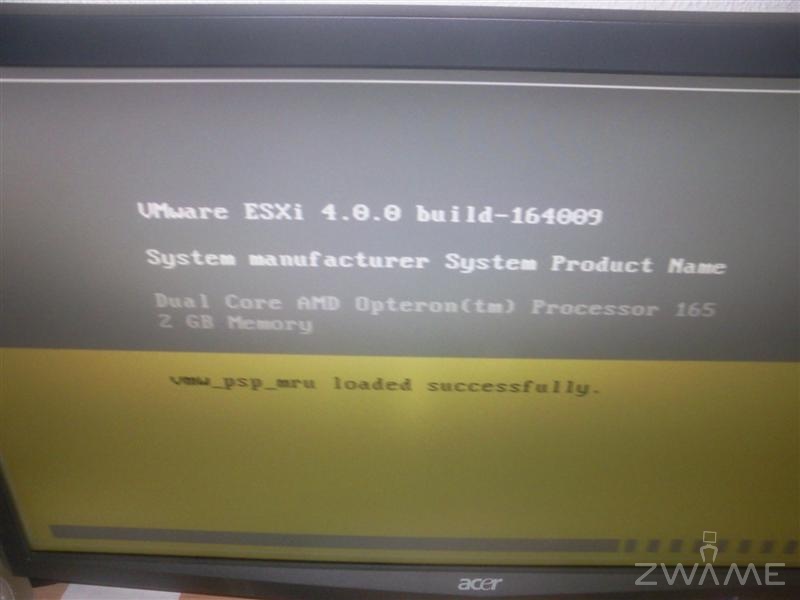

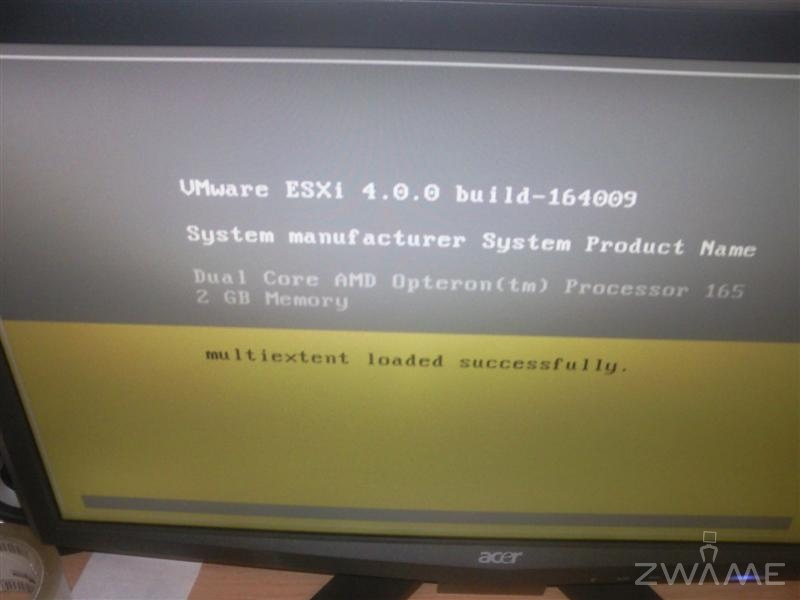

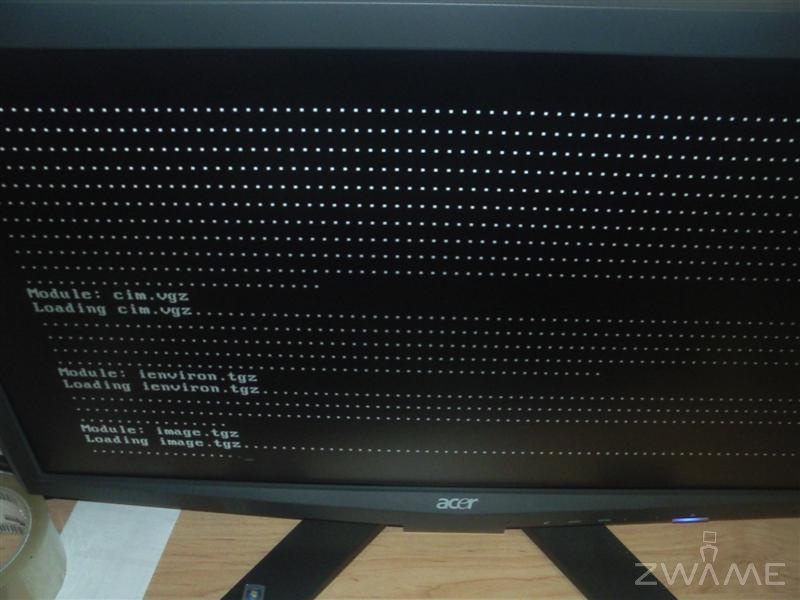

Esperar um pouco para ele colocar diversos ficheiros em memória.

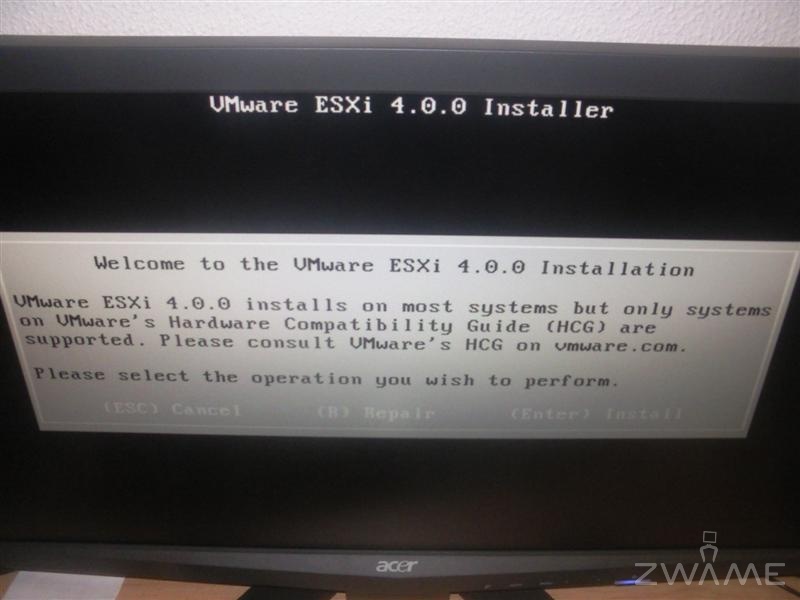

Carregar no "Enter" para começar o processo de instalação.

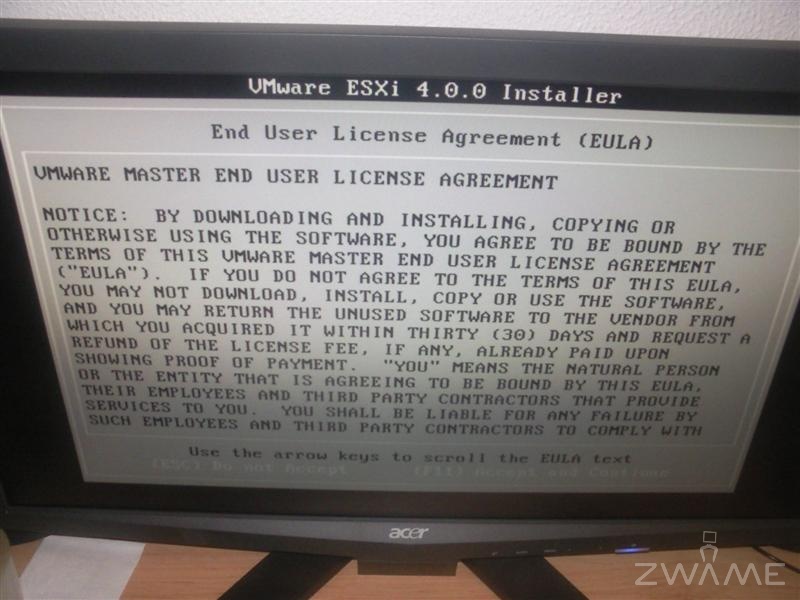

Carregar no "F11" para aceitar a licensa.

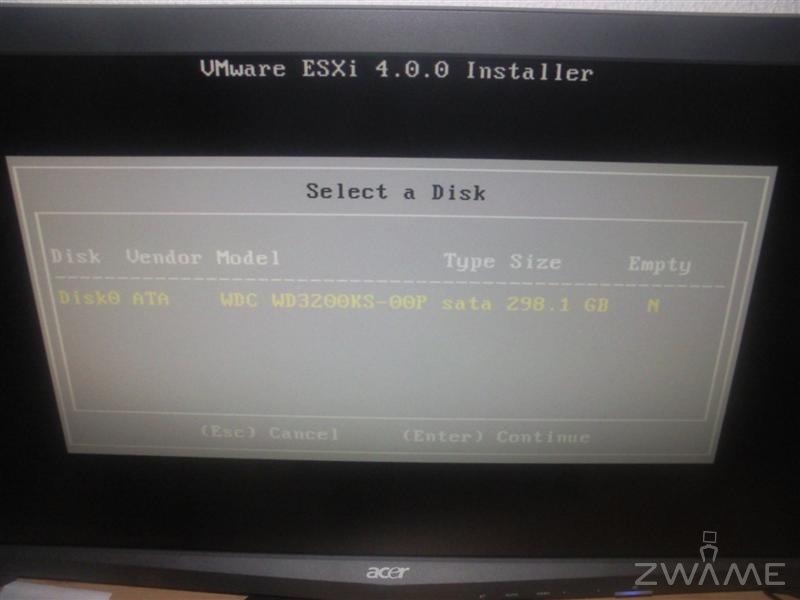

Escolher o disco em que se quer instalar o Vmware. Do lado direito ele dá indicação se o disco está vazio ou não.

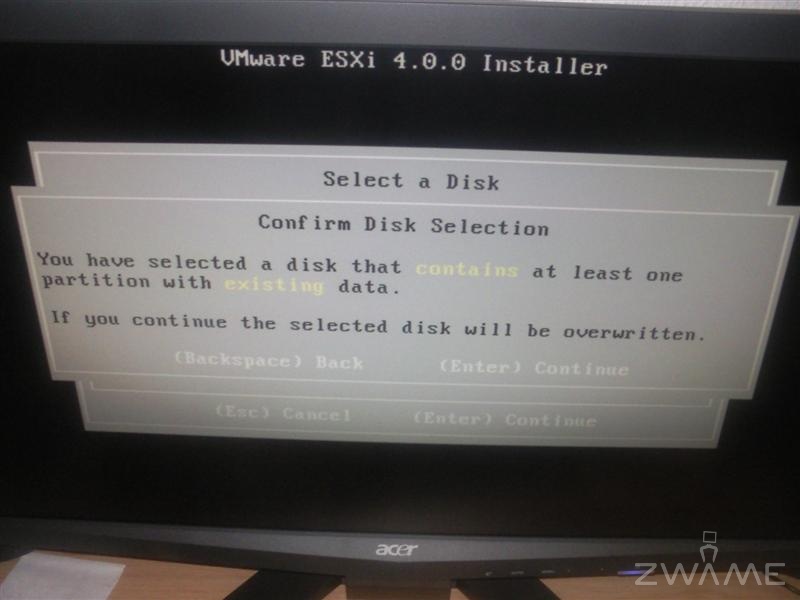

Carregar no "Enter" se tivermos a certeza que queremos apagar todo o conteúdo do disco.

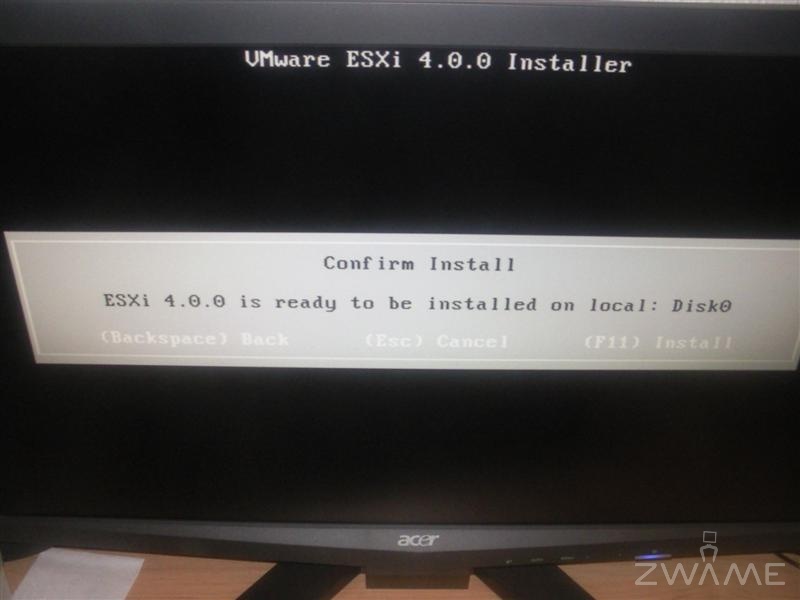

Carregar no "F11" para começar a instalar.

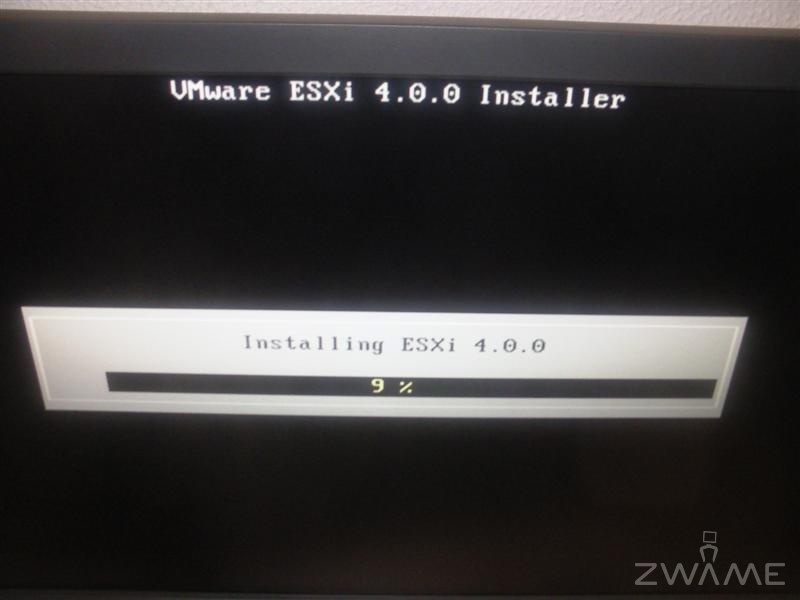

Esperar alguns minutos para ele instalar todos os ficheiros.

Tirar o cdrom e carregar no "Enter" para efectuar o reboot.

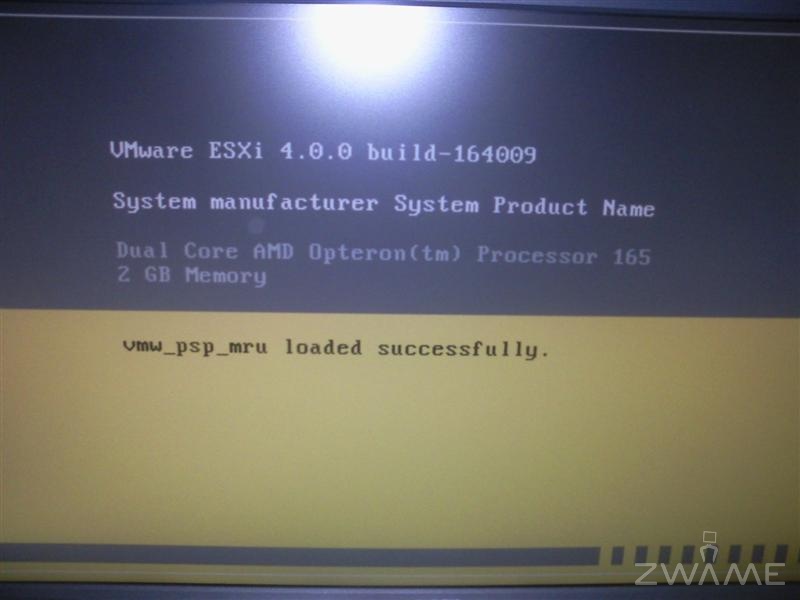

Ele deve demorar pouco tempo a efectuar o boot.

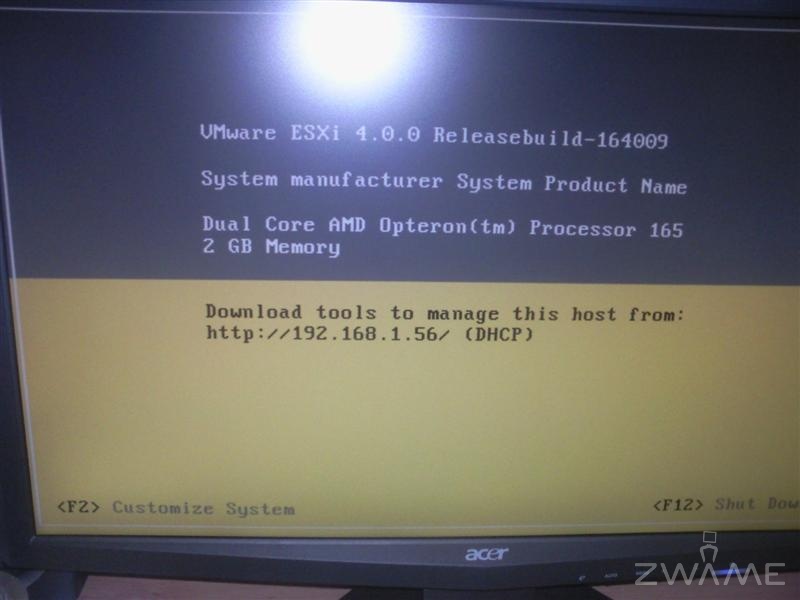

Por default recebemos um ip por dhcp e ele dá-nos a indicação para acedermos por http a esse ip para efectuar o download da consola.

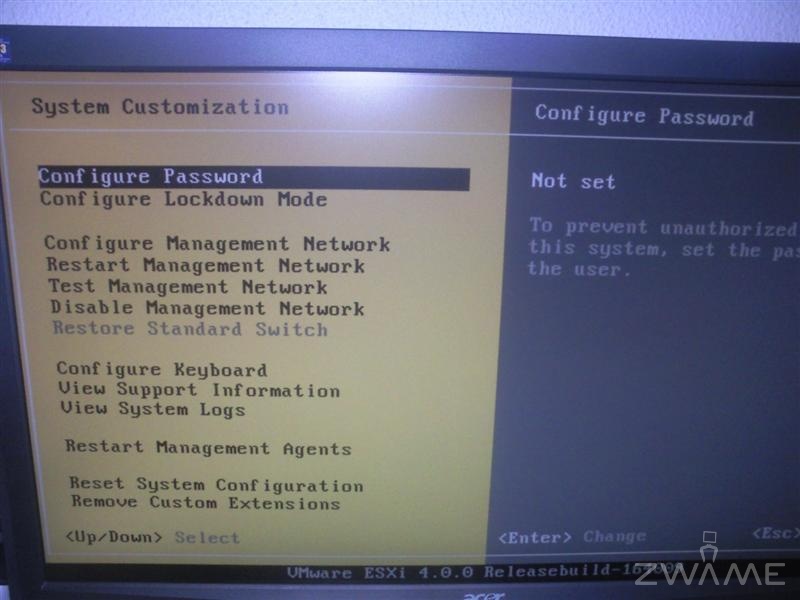

Carregando no F2, podemos modificar vários parâmetros.

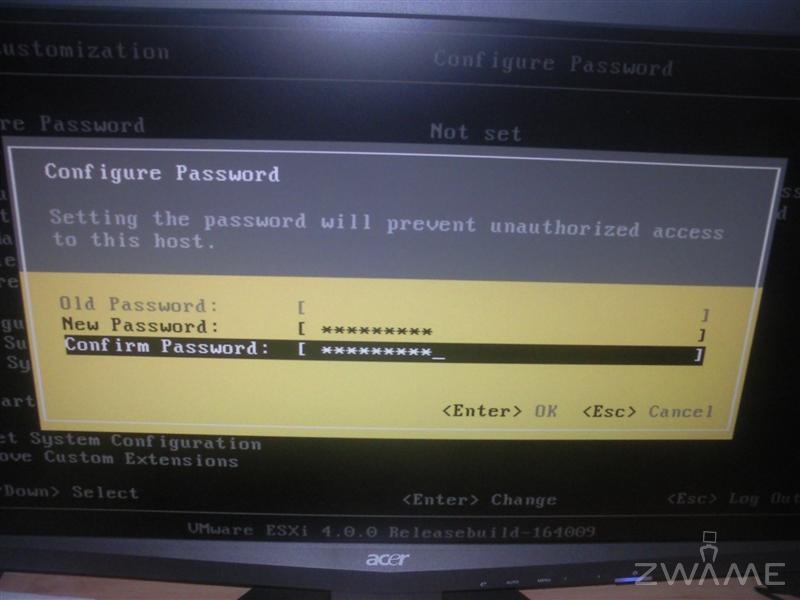

Podemos (e devemos) alterar a password de "root", que é o utilizador com mais privilégios no sistema.
Atenção que o teclado está em inglês e não existe o português para escolher.

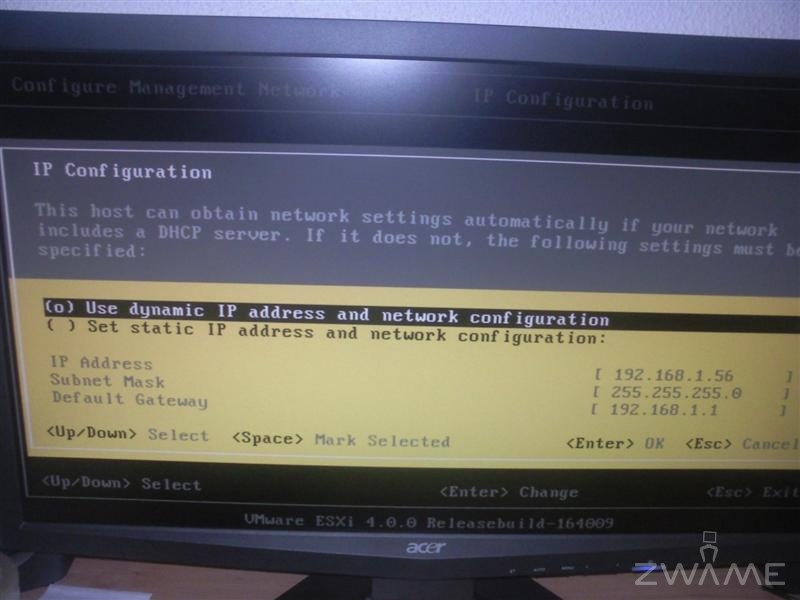

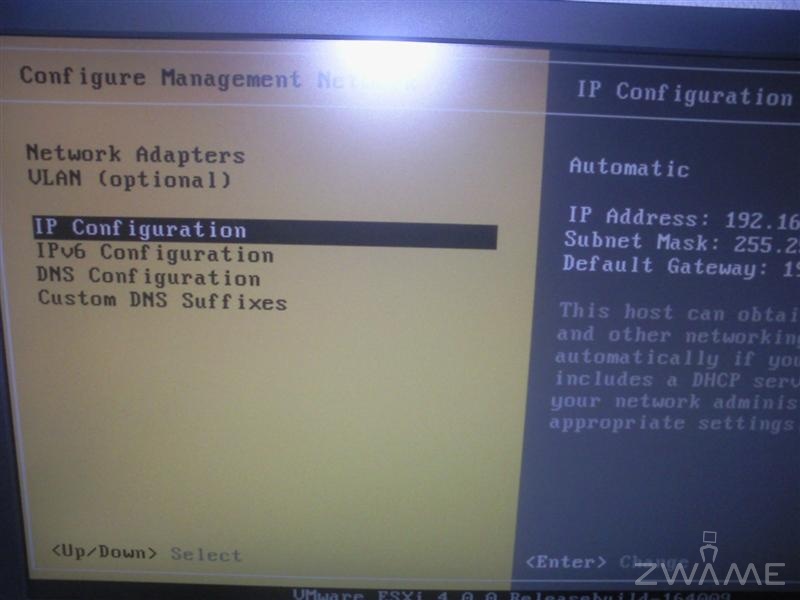

Podemos também alterar o ip de dinâmico para fixo.



[Nemesis11]

Instalação da consola Esx 4i

A partir de um computador com windows, aceder por http ao ip do Esx via browser.

Dentro da página, fazer download do "vSphere Client".

Executar o exe que foi feito download.

Carregar em "Next".

Colocar o nome e a organização.

Escolher a opção "vSphere host update utility 4.0" que serve para fazer updates ao Esx pela rede.

Escolher o local onde se quer instalar a consola e escolher "Next".

Escolher "Next" para iniciar a instalação.

Antes da instalação, ele instala o Microsoft J# 2.0.

Carregar "Finish" para acabar a instalação.

Ao abrir a consola ele dá o aviso que o trial acaba em 60 dias.

Na página inicial temos acesso ao inventário, permissões e logs. A maior parte do tempo vai-se estar na parte de inventário.

Na parte de inventário temos do lado esquerdo o servidor, por baixo as acções que são tomadas e na parte central vários tabs para configurar diversos aspectos do servidor.

No tab "Configuration" temos a parte de licenciamento. No prazo de 60 dias devemos carregar no "edit" para colocar a chave dada pelo site.

Escolher a opção "Assign new license key to this host" e colocar a chave.

Depois da instalação da chave, ficamos sem acesso a features mais avançadas, normalmente não usadas em computadores de teste.
O limite é 4 processadores virtuais e 256 GB de ram.

Em seguida devemos ver se há actualizações para o Esx, abrindo o "vSphere host update utility 4.0" e escolher o botão "scan for patches".

Ele sincroniza com o repositório da Vmware e se houver updates, escolher o botão "patch host".

Escolher os patchs e podemos ver no quadro inferior a descrição de cada patch.

Depois de efectuar os updates, ele faz reboot ao servidor. Escolher a opção "Ok".

Podemos ver que está uma nova build no servidor.

Voltando à consola principal, veremos que ele está em "mantainance mode". Carregar no botão direito do rato para sair desse modo.

No tab "Configuration" temos acesso a configurar diversas opções do servidor, como por exemplo a configuração de rede, disco, actualização de tempo, etc.

Na parte de "Storage" podemos navegar pelo disco do servidor e fazer downloads e uploads.

Como temos a possibilidade de instalar sistemas operativos a partir de ficheiros iso, escolhemos a opção de criar nova pasta e damos-lhe o nome de "isos".

Dentro dessa pasta, escolhemos a opção de "upload" e efectuamos o upload dos isos que pretendemos.

No fim deveremos ter os isos na datastore.

Na parte de "Networking" temos a opção de adicionar placas de rede e redes virtuais.

No "Time configuration" podemos colocar o servidor a actualizar o tempo com o pool.ntp.org

Na parte de "Dns and routing" podemos escolher o nome do servidor, as opções de dns e a default gateway.



[Nemesis11]

Instalação de máquinas virtuais

Vou dar o exemplo de como criar duas máquinas virtuais. Uma com Ubuntu 9.04 e outra com Windows 2003.

Para criar uma máquina virtual, carregar com o botão do lado direito do rato, em cima do servidor e escolher "New virtual machine".

Normalmente escolho a opção "custom", porque temos mais opções de escolha.

Colocar o nome da máquina virtual.

Escolher em que disco vai ficar a máquina virtual, caso exista mais que um volume.

Escolher a versão do hardware que vai estar a correr a máquina virtual. A versão 4 é compatível com produtos mais antigos da Vmware, a versão 7 tem menos limitações e melhor hardware.

Escolher Linux e Ubuntu (32 bits) neste caso.

Escolher o numero de processadores virtuais, que pode ir até 4, se tiverem um quad core.

O valor de ram dedicado a esta máquina virtual.
Temos também o aconselhado e os máximos.

Escolher quantas placas de rede vai ter a máquina virtual e a que redes vai estar ligado.

Escolher que controladora vai estar ligado o disco virtual e com conselhos para qual usar e não usar.

Escolher se queremos criar um disco virtual ou apontar para um já existente.

Escolher o tamanho do disco virtual e uma opção importante, se queremos "Thin provisioning". Esta opção permite que ele não use realmente todo o espaço indicado (neste caso 20 GB), mas sim só aumente o tamanho do disco com o uso que é feito nele.
Isto diminui a performance mais aumenta o espaço em disco usável.

Temos opções mais avançadas, que normalmente não se vai usar.

E por fim podemos carregar no "Continue" para finalizar, editando ou não antes todos os parâmetros da máquina virtual.

Costumo escolher para retirar por exemplo a drive diskettes ou dizer que quero o leitor de cds ligado no boot a apontar para um determinado iso.

Com a máquina virtual criada, basta carregar no botão de "Power On".

Para termos acesso ao monitor da máquina, carregar em "Launch virtual machine console".

Intalar o Ubuntu como se fosse uma máquina física.

No fim da instalação deve-se sempre instalar os drivers para a máquina, que neste caso chama-se Vmware Tools.
Aceder a "VM -> Gust -> Intall/Upgrade Vmware Tools".

Aceder ao Cd-rom e deveremos ter um tar com as tools. Abrir esse tar e descomprimir para um local, como por exemplo na home do utilizador.

Aceder a esse local por linha de comandos e executar o seguinte comando "sudo ./vmware-install.pl".

Colocar a password e nas perguntas, em grande parte dos linux pode-se deixar no local default.
De referir que o ubuntu por default instala o gcc, make e kernel-headers. Caso usem uma distribuição que não traga, instalem antes de instalem o vmware tools.

Ele vai perguntar várias vezes se queremos compilar um certo modulo e, a não ser que não queiram um em particular, podem sempre ir carregando no "Enter".

No final diz que comandos temos que executar para fazer logo load dos drivers de rede e de o iniciar.

Por fim devem reiniciar o sistema operativo para ele iniciar os serviços do vmware tools.

Na consola geral dessa máquina virtual deveremos ter o "OK" no vmware tools e diversa informação da máquina.

Para criar uma máquina virtual com windows 2003 é os mesmos passos, com as seguintes diferenças.
Na criação dizer que é um Windows 2003, 64 ou 32 bits.

Proceder à normal instalação do windows.

Efectuar o login no final da instalação.

Escolher para instalar o vmware tools e caso o setup não arranque logo, aceder ao cdrom e arrancar com o setup.exe.

Podem escolher se querem todos os componentes, os típicos ou parte.

No caso do Windows 2003, no fim ele vai avisar que não temos a aceleração gráfica ligada.

Podemos alterar isso, acedendo às propriedades da gráfica, "troubleshoot" e aumentar a aceleração para "Full".

No fim vai-nos pedir para efectuarmos um reboot.

Depois de instaladas as duas máquinas virtuais, deveremos as diversas propriedades delas, como o espaço que estão a ocupar em disco ou que uso estão a dar a nível de processador ou memória ram.

No tab de performance conseguem ver esses dados no espaço de uma hora.

Fica assim completo este tutorial. Quero apenas dizer que isto é apenas um principio e que no Esx pode-se alterar muitas opções e construir virtualmente muitos cenários. Só é preciso ter máquina para tal.



[pr0p]

Muito bem conseguido!
Conseguiste desbloquear os 4 cores do cpu?



[Cabalo]

muito bom mesmo o ESX. Já há muito que andava tentado pôr isto a correr no meu server, mas ainda continuo mais inclinado para o hyper-V no windows 2008.



[nelsondac]

o link para o Microsoft Hyper-V server não funciona

isso sim é algo para testar um dia .. gostei bastante do conceito...



[Nemesis11]

Muito bem conseguido!
Conseguiste desbloquear os 4 cores do cpu?

No X2 550 não, no X3 705e sim.

muito bom mesmo o ESX. Já há muito que andava tentado pôr isto a correr no meu server, mas ainda continuo mais inclinado para o hyper-V no windows 2008.

Se fores só correr Vms Windows de versões não muito antigas ( pre win98 e NT4 ), o Hyper-V parece-me uma boa escolha.
A unica coisa que não gosto é que é preciso o RSAT para gerir o servidor, que só corre em Windows Vista e 7.

o link para o Microsoft Hyper-V server não funciona

isso sim é algo para testar um dia .. gostei bastante do conceito...

Alterado o link. Thanks.
O conceito do Hyper-V é o mesmo do Esx, a diferença é que a Vm de consola corre windows.

Já agora, quem quizer testar o Xen Server - http://forum.zwame.pt/showthread.php?t=421012



[freakdahouse]

Só assim por acaso, é necessario o processador suportar virtualização?



[Nemesis11]

Só assim por acaso, é necessario o processador suportar virtualização?

Não, mas é preciso ser 64 bit na versão 4. A versão 3 funciona em 32 bit. Nas duas versões há contrangimentos com controladoras e placas de rede.
O screenshots da instalação foram tirados num Optereon 165 que é 64 bit, mas não suporta "virtualização".



[freakdahouse]

Não, mas é preciso ser 64 bit na versão 4. A versão 3 funciona em 32 bit. Nas duas versões há contrangimentos com controladoras e placas de rede.
O screenshots da instalação foram tirados num Optereon 165 que é 64 bit, mas não suporta "virtualização".

Exacto, era mais por causa de testar aqui num pentium 4 D630, é a unica maquina que tenho aqui "á mão". E como vi que o Citrix Xen Server 5 apenas corre windows com Virtualização, fiquei naquela se este seria igual.



[nelsondac]

Exacto, era mais por causa de testar aqui num pentium 4 D630, é a unica maquina que tenho aqui "á mão". E como vi que o Citrix Xen Server 5 apenas corre windows com Virtualização, fiquei naquela se este seria igual.

o objectivo destas aplicações é serem implementadas em maquinas super-potentes.

possibilita teres uma base de dados MySQL a correr em linux e uma pagina ASP.NET a correr em windows server ao mesmo tempo. por exemplo, até podes ter o activeDirectory do windows aliado a algo em linux...

ou então para testes, em máquinas mais modestas, ter um linux que facilmente se muda para windows, na mesma máquina e usalos num outro pc do outro lado do mundo (não sei que ligações de net isto requer). é uma optima solução para quem tem pc com windows e quer trabalhar em ubuntos ou parecidos em simultaneo com sem gastar recursos do seu pc.

com um p4 vais ficar sempre limitado, mas se conseguires depois mostra resultados
boa sorte...



[freakdahouse]

o objectivo destas aplicações é serem implementadas em maquinas super-potentes.

possibilita teres uma base de dados MySQL a correr em linux e uma pagina ASP.NET a correr em windows server ao mesmo tempo. por exemplo, até podes ter o activeDirectory do windows aliado a algo em linux...

ou então para testes, em máquinas mais modestas, ter um linux que facilmente se muda para windows, na mesma máquina e usalos num outro pc do outro lado do mundo (não sei que ligações de net isto requer). é uma optima solução para quem tem pc com windows e quer trabalhar em ubuntos ou parecidos em simultaneo com sem gastar recursos do seu pc.

com um p4 vais ficar sempre limitado, mas se conseguires depois mostra resultados
boa sorte...

Eu sei que sim, já sei que vou ter aqui uma arrastadeira, mas á falta de melhor vai com este mesmo que está parado.



[Nemesis11]

Nem sempre o cpu é limitação.
A ram é bastante importante. Pode-se mesmo dizer que quanto mais, melhor.
Consoante o load com várias máquinas, o disco também pode ser o que limita.



[Amazing_Randy]

O principal objectivo prende-se com a possibilidade de ter um zero downtime, além de se conseguir aproveitar o hardware ao seu máximo (ou muito perto disso).
Como brincadeira "caseira" é engraçado de testar e na sua esmagadora maioria, não passará disso.
O verdadeiro segredo revela-se nas empresas onde por exemplo, é possível "mudar" uma máquina virtual onde apenas se perde a ligação a um único ping.
Além disso, prende-se com os custos de espaço e energia no datacenter



[Nemesis11]

O principal objectivo prende-se com a possibilidade de ter um zero downtime, além de se conseguir aproveitar o hardware ao seu máximo (ou muito perto disso).
Como brincadeira "caseira" é engraçado de testar e na sua esmagadora maioria, não passará disso.
O verdadeiro segredo revela-se nas empresas onde por exemplo, é possível "mudar" uma máquina virtual onde apenas se perde a ligação a um único ping.
Além disso, prende-se com os custos de espaço e energia no datacenter

Nem sempre o objectivo é ter zero downtime. Por exemplo neste Esx, na versão grátis, não se tem acesso ao virtual center e por isso não existe a possíbilidade de HA e Vmotion.
Muitas vezes o objectivo é o simples reduzir de custos, ou fexiblizar a forma como se criar um servidor ou desktop virtual.

Mas este guia é apenas para uma solução caseira.



[Amazing_Randy]

Sim sim, eu percebi o objectivo com este tutorial e o seu contexto, mas isto pouco irá dizer à grande maioria dos utilizadores "caseiros".
No entanto é uma forma de demonstrar a virtualização

Edit: Não quero que passe a mensagem errada, embora o target do esx não seja propriamente o mercado residêncial, está uma excelente forma de mostrar "O Segredo das Coisas"



[blackspawn]

Viva, antes de tudo excelente artigo!

Eu estou neste momento encarregue de estudar a possibilidade de investir em hardware para criar uma especie de micro-cloud :-) para desenvolvimento e teste de prótotipos/testbeds, basicamente a ideia era ter uma maquina potente capaz de correr umas 6 a 8 VMs (variados SOs) com exigencia moderada em termos de performance (i.e n vai ser para correr um programinha em C mas tb n vai ser para fazer rendering gráfico... algum intermedio, o expectável de um dual core de gama baixa com 2Gb de ram).
Eu tenho alguma ideia em termos de processador (xeon quad), board (single or dual socket?) e memória (16Gb?) mas tenho algumas dúvidas em relação ao storage... à partida seria ter algo com redundânica tipo RAID1, mas neste cenário um disco SATA torna-se um bottleneck do sistema n? O que é que os "experts" no assunto recomendam? (aceito de tudo, concelhos, dicas ou links para me educar nesta matéria)

Ah e claro que nada de orçamentos milionários, quanto mais barato melhor (o preço alvo é 2000€ com alguma flexibilidade)

Obrigado desde já!



[Nemesis11]

As Vms vão ser IO intensive?

Gosto das Adaptec 5805 como controladoras e discos SAS 15000 ou 10000 rpm. Ou SSDs. Mas isto vai sair caro.



[blackspawn]

Algumas das VMs fazer conter BDs portanto algumas serão IO intensive (burst). Eu já andei a fazer alguma pesquisa e para já tinha esta configuração:

Servidor Asus Tower TS500-E6/PS4 Barebone (já incluí board e fonte de alimentação)
2x Intel Xeon Quad Core E5520
3x Kingston PC8500 8Gb ECC Thermal Sensor CL7 DDR3 (2x4Gb)
2x Fujitsu 146Gb 15000 RPM SAS 16Mb

Tudo por ~2100€ (sem IVA)

Está-me a falar alguma coisa? Coisas como drive de DVD, teclado, rato e monitor não são necessários.
Também já estive a ver a HCL do ESX e este setup deverá ser compativel com o ESX4.

A board diz incluir RAID mas penso que será por software, para conseguir fazer RAID por hardware terei então de comprar o controlador que referes correcto? (pode n ser esse exactamente claro)



[Nemesis11]

Experimenta raid por software. Nunca tive sorte no Esx, mas pode ser que esteja melhor.

Essa controladora é bem cara. Vê o Vm-help para ver se encontras algo mais barato.
